Подбор канального вентилятора

Канальная вентиляция редко привлекает к себе внимание, пока в помещении все работает как надо. Но стоит появиться духоте, запахам, сырости или шуму в воздуховодах, как вопрос выбора оборудования становится очень практичным. Именно поэтому подбор канального вентилятора нельзя сводить к схеме «взял по диаметру и поставил». Здесь важны и производительность, и давление, и тип канала, и даже место установки.

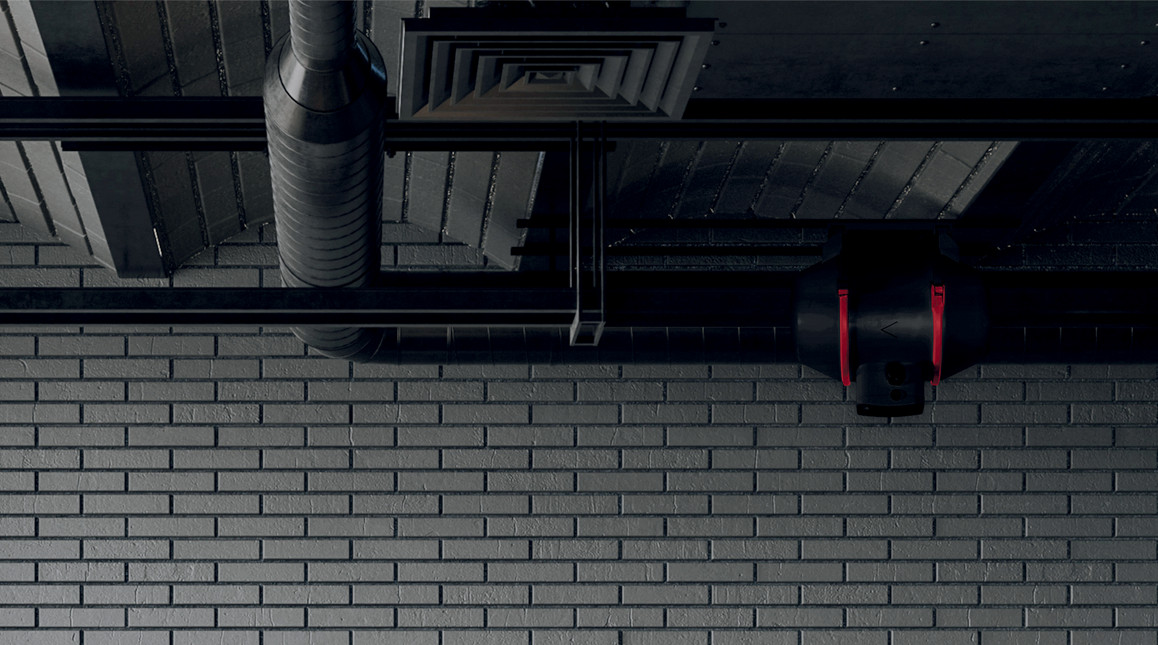

Канальный вентилятор — это устройство, которое монтируется внутрь вентиляционного канала и перемещает воздух по системе. В отличие от обычных накладных моделей, оно работает не только в точке забора воздуха, а встраивается прямо в сеть воздуховодов.

Для чего нужен канальный вентилятор

Задача канального вентилятора — обеспечить стабильное перемещение воздуха по воздуховодам там, где естественной тяги недостаточно или где система вентиляции изначально строится как принудительная.

Такие устройства используют, когда нужно:

• организовать вытяжку из ванной, санузла, кухни, гардеробной;
• усилить работу длинного вентиляционного канала;
• убрать воздух сразу из нескольких помещений через общую сеть;
• скрыть оборудование за потолком или в технической зоне;
• снизить визуальную нагрузку на интерьер;
• подключить вентиляцию там, где накладная модель неудобна или недостаточно эффективна.

Проще говоря, канальный вентилятор нужен там, где воздух нужно не просто «забирать у стены», а перемещать по каналу с учетом длины трассы, поворотов, решеток и других элементов системы.

Как работает канальный вентилятор

Канальный вентилятор имеет достаточно понятный принцип работы. Электродвигатель вращает рабочее колесо, которое создает направленный поток воздуха. Этот поток либо удаляет отработанный воздух из помещения, либо перемещает его внутри системы приточно-вытяжной вентиляции.

На практике схема выглядит так:

• воздух забирается из помещения через решетку или диффузор;
• проходит по воздуховоду;
• вентилятор создает тягу и проталкивает поток дальше по сети;
• воздух удаляется наружу или подается в нужную зону системы.

Важно понимать: паспортная производительность канального вентилятора указывается для определенных условий. Если в системе есть длинные участки, фильтры, клапаны, шумоглушители и повороты, фактический расход воздуха будет ниже. Именно поэтому подбор канального вентилятора всегда делают не только по м³/ч, но и с учетом давления.

Виды канальных вентиляторов

Канальные модели бывают разными. В ассортименте чаще всего встречаются круглые, прямоугольные и центробежные решения. Выбор зависит не только от помещения, но и от формы канала, длины трассы и сопротивления сети.

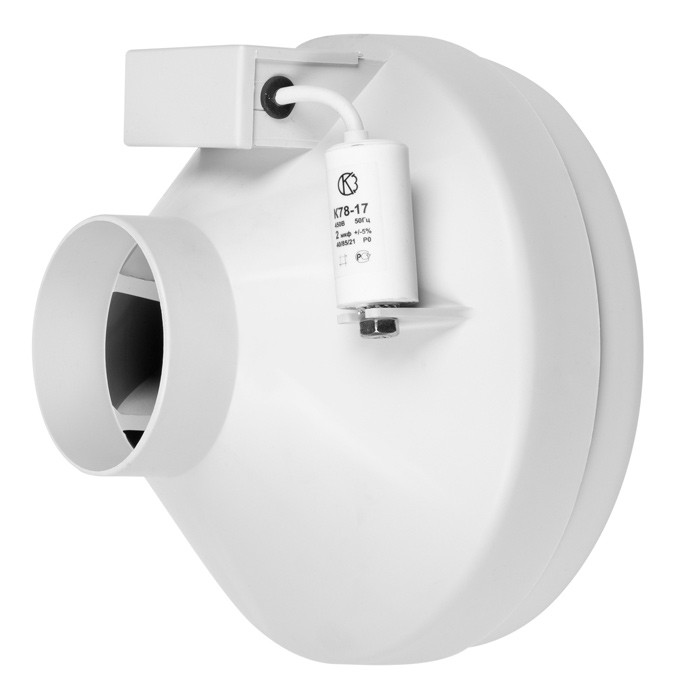

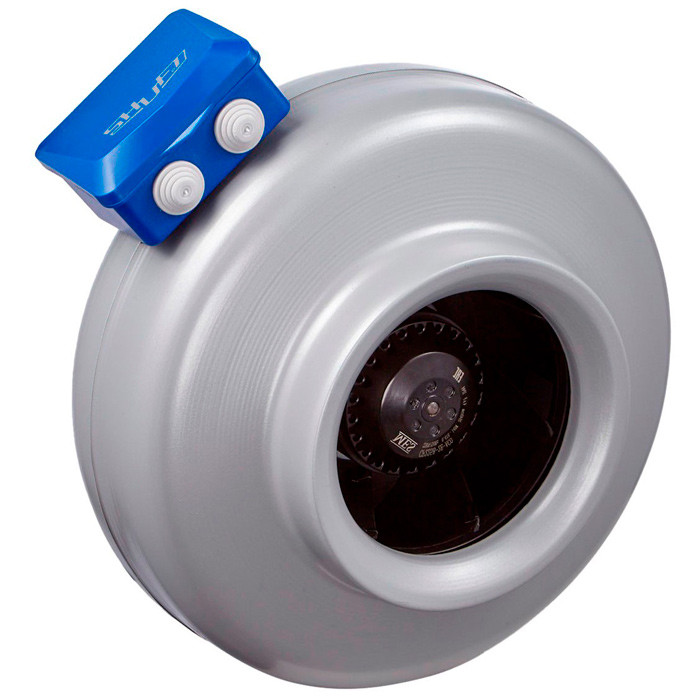

Круглые канальные вентиляторы

Это самый распространенный вариант для бытовых и полупрофессиональных систем. Их ставят в круглые воздуховоды, часто в квартирах, частных домах и небольших коммерческих помещениях.

Плюсы:

• компактность;
• простой подбор по диаметру;
• удобный монтаж;
• большой выбор типоразмеров.

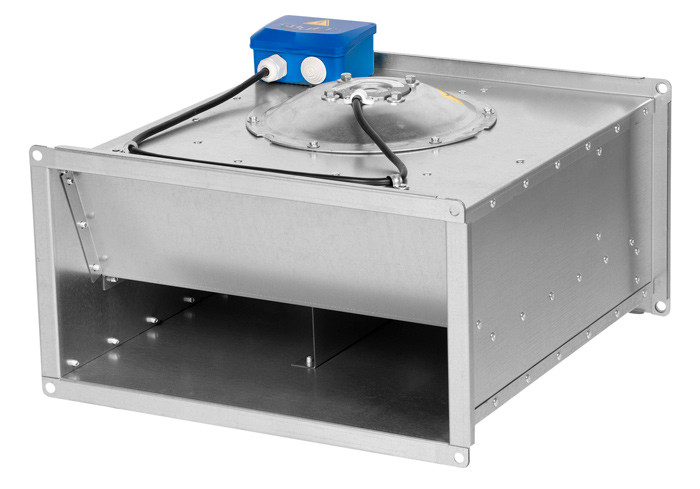

Прямоугольные канальные вентиляторы

Подходят для прямоугольных воздуховодов и чаще используются там, где систему нужно компактно встроить в потолок, шахту или техническое пространство.

Плюсы:

• удобны при ограничении по высоте;
• хорошо интегрируются в сложные сети;
• подходят для более крупных систем.

Центробежные канальные вентиляторы

Их выбирают, когда в сети выше сопротивление и нужен больший напор. Это хороший вариант для длинных каналов, разветвленных систем и объектов, где воздух нужно продавливать через более сложную трассу.

Плюсы:

• лучше работают при сопротивлении сети;
• подходят для длинных воздуховодов;
• стабильнее в сложных системах.

С чего начинать подбор

Перед покупкой важно собрать исходные данные. Без этого даже дорогая модель может оказаться бесполезной.

Нужно определить:

• назначение системы: вытяжка, приток или приточно-вытяжная схема;
• тип помещения: ванная, кухня, гардеробная, офис;
  объем помещения;
• форму канала: круглый или прямоугольный;
• длину трассы;
• количество поворотов;
• наличие обратного клапана, фильтра, решеток, шумоглушителя;
• ограничения по шуму;
• место для обслуживания.

Очень частая ошибка — смотреть только на диаметр патрубка. На самом деле одинаковый диаметр не означает, что модели взаимозаменяемы: одна может подойти для короткой бытовой линии, а другая — для длинного канала с заметным сопротивлением.

Как рассчитать вытяжной вентилятор для помещения

Теперь самое важное: как рассчитать вытяжной вентилятор для помещения так, чтобы он действительно работал.

Базовая формула такая:
L = V × K
где
L — требуемая производительность, м³/ч;
V — объем помещения;
K — кратность воздухообмена.

Объем помещения считают так:
V = площадь × высота потолка

Дальше объем умножают на кратность. Для разных помещений она разная. Для бытового ориентировочного подбора можно использовать такую логику:

• санузел, ванная — 6–8;
• кухня — 8–12;
• гардеробная, кладовая — 4–6;
• офисные и рабочие зоны — по задаче, обычно выше бытовых значений.

Пример 1. Ванная комната

Площадь ванной — 4 м², высота потолка — 2,7 м.
Объем: 4 × 2,7 = 10,8 м³.

Для ванной берем кратность 7.
L = 10,8 × 7 = 75,6 м³/ч.

Минимально нужен вентилятор примерно на 80 м³/ч. Но если канал длинный или санузел совмещенный, лучше смотреть в сторону 90–100 м³/ч.

Пример 2. Кухня

Площадь кухни — 10 м², высота — 2,8 м.
Объем: 10 × 2,8 = 28 м³.

При кратности 10 получаем:
L = 28 × 10 = 280 м³/ч.

Здесь бытовой слабой модели уже недостаточно. Нужен вентилятор, который будет обеспечивать этот расход с учетом сопротивления системы.

Пример 3. Гардеробная

Площадь — 6 м², высота — 2,7 м.
Объем: 16,2 м³.

При кратности 5:
L = 16,2 × 5 = 81 м³/ч.

В большинстве случаев подойдет компактная модель небольшой или средней производительности.

Пример 4. Небольшой офис

Площадь — 20 м², высота — 3 м.
Объем: 60 м³.

Если закладывать кратность 6, получаем 360 м³/ч. Если система длинная, с несколькими решетками и поворотами, подбирать оборудование нужно уже по рабочей точке, а не только по «максимуму» в характеристиках.

Почему важны не только м³/ч, но и давление

Вот здесь начинается разница между «просто работает» и «работает правильно».

Если в системе есть:

• длинные участки воздуховода;
• несколько поворотов;
• фильтр;
• обратный клапан;
• декоративные решетки;
• шумоглушитель,

то воздух встречает сопротивление. Чем оно выше, тем больше падение фактической производительности. Поэтому модель, у которой на коробке написано 250 м³/ч, в реальной сети может выдавать намного меньше.

Что это значит на практике:

• для короткого прямого канала можно ориентироваться почти на базовый расчет;
• для сети средней сложности нужен запас;
• для длинной или разветвленной системы важен уже не просто расход, а напор и тип вентилятора.

Именно поэтому не существует универсального ответа в вопросе какой канальный вентилятор лучше. Для короткого круглого канала и для длинной системы за подвесным потолком лучшими будут разные решения.

Подробная инструкция по выбору

Ниже — пошаговый алгоритм, после которого можно довольно точно определить, какие характеристики нужны будущей модели.

Шаг 1. Определите назначение

Сначала ответьте на вопрос: где будет работать вентилятор?

• ванная или санузел;
• кухня;
• гардеробная;
• офис;
• техническое помещение.

Это влияет на кратность воздухообмена, требования к шуму и иногда к защите корпуса.

Шаг 2. Рассчитайте объем

Площадь умножьте на высоту потолка. Это база для дальнейшего расчета производительности.

Шаг 3. Определите расчетный расход

Умножьте объем на кратность воздухообмена. Получите ориентир в м³/ч.

Шаг 4. Оцените сеть

Посмотрите, что будет в канале:

• длина прямых участков;
• количество углов 90°;
• наличие решеток, клапанов, фильтров;
• одна точка забора или несколько.

Если система сложная, нужен запас и более внимательный выбор по давлению.

Шаг 5. Выберите форму канала

• если воздуховод круглый — нужен круглый канальный вентилятор;
• если прямоугольный — прямоугольный;
• если трасса сложная и сопротивление выше — чаще лучше смотреть центробежные модели.

Шаг 6. Сравните типы по задаче

Простой ориентир:

• короткий бытовой канал — чаще круглый;
• скрытый монтаж в потолке — часто прямоугольный;
• длинная сложная сеть — чаще центробежный.

Шаг 7. Проверьте шум

Для жилья важно выбирать умеренный уровень шума. Если вентилятор будет стоять рядом со спальней, детской или кабинетом, этот параметр становится одним из главных.

Шаг 8. Проверьте габариты и сервисный доступ

Устройство должно не только поместиться в канал или потолочную зону, но и оставлять возможность для обслуживания.

Шаг 9. Учтите двигатель и энергопотребление

Если система работает часто и подолгу, лучше обратить внимание на более экономичные решения и стабильную регулировку скорости.

Шаг 10. Сопоставьте характеристики с реальной задачей

Хорошая модель — не самая мощная в каталоге, а та, которая:

• подходит по каналу;
• дает нужный расход;
• не теряет эффективность в вашей сети;
• не создает лишний шум;
• помещается в место монтажа.

Как правильно установить

Вопрос о том, как правильно установить канальный вентилятор на вытяжку, не менее важен, чем сам подбор. Даже подходящая модель работает хуже, если ее поставить с ошибками.

Основные правила монтажа:

• устанавливать вентилятор по направлению движения воздуха;
• не допускать перекосов корпуса;
• предусмотреть доступ для обслуживания;
• по возможности снижать вибрации;
• не зажимать устройство в тесной нише без сервисного доступа;
• учитывать герметичность соединений;
• не перегружать систему лишними поворотами сразу возле вентилятора.

Если речь о бытовой системе, особенно важно не забыть о простых вещах:

• чистом канале;
• достаточном притоке воздуха;
• надежном электроподключении;
• корректно подобранном сечении воздуховода.

Нередко проблема «вентилятор плохо тянет» оказывается не в модели, а в засоренном канале, ошибочном направлении установки или слишком большом сопротивлении сети.

Частые ошибки при выборе

Ошибки чаще всего одни и те же, и почти все они связаны с упрощенным подходом.

Самые типичные:

• выбирать только по диаметру;
• игнорировать давление;
• брать модель без запаса для сложной сети;
• покупать слишком мощный вентилятор «на всякий случай»;
• не учитывать шум;
• забывать про место обслуживания;
• путать короткий бытовой канал с полноценной канальной системой;
• не учитывать, что круглая и прямоугольная система требуют разного оборудования;
• оценивать модель только по цене.

Хороший подбор канального вентилятора всегда начинается с расчета и заканчивается проверкой монтажа, а не наоборот.

Вывод

Если подойти к выбору спокойно и по шагам, канальный вентилятор перестает быть сложным оборудованием. Сначала определяют назначение системы, потом считают объем помещения и требуемый расход воздуха, после этого оценивают сопротивление сети, форму канала, шум и монтажные ограничения. Именно такой подход помогает понять, как выбрать канальный вентилятор без ошибок и подобрать модель, которая действительно будет работать в конкретной системе, а не только хорошо выглядеть в характеристиках.
