Смесительные узлы для систем вентиляции

Смесительный узел поддерживает стабильную температуру теплоносителя на входе в калорифер, независимо от того, в каком режиме работает котел. Без него приточная вентиляция будет греть воздух хаотично, а при сильном морозе теплообменник может выйти из строя.

Что такое смесительный узел и зачем он нужен

Приточная вентиляция забирает воздух с улицы и подает его в помещение уже подогретым. За подогрев отвечает водяной калорифер, подключенный к системе отопления. Температура воды в контуре постоянно меняется в зависимости от погоды и режима котла, и если пускать ее на теплообменник напрямую, воздух в притоке то перегревается, то едва теплый.

Смесительный узел для приточной вентиляции берет воду из двух труб, горячей и уже остывшей, и смешивает их до нужной температуры. На калорифер подается вода с заданной температурой, а датчик на выходе постоянно корректирует степень открытия клапана через привод. Температура притока держится стабильно, даже когда котел работает на максимуме.

Помимо стабилизации, узел защищает теплообменник от двух самых частых причин поломки:

1. Перегрев в начале сезона, когда котел выходит на рабочую температуру резко.
2. Разморозка в сильные морозы, когда расход воды в контуре падает и жидкость в трубках успевает остыть до нуля.

В обоих случаях без узла дело заканчивается заменой нагревательного блока.

Из чего состоит смесительный узел

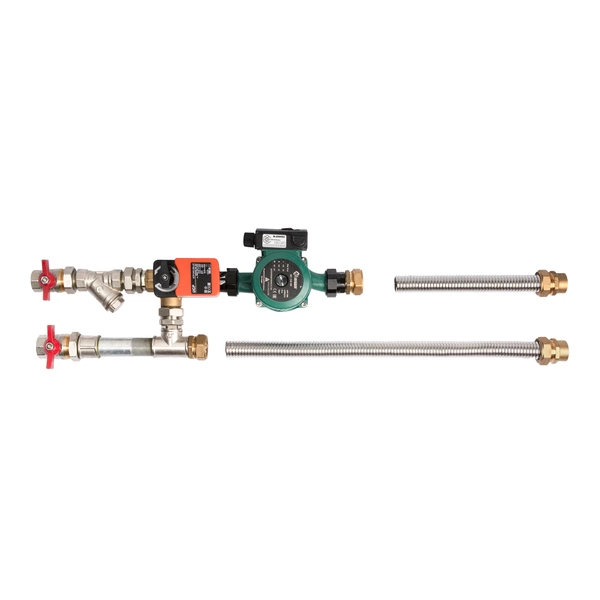

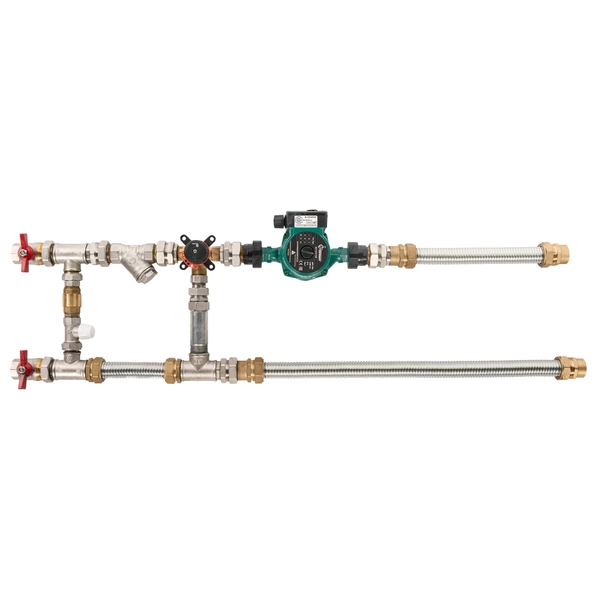

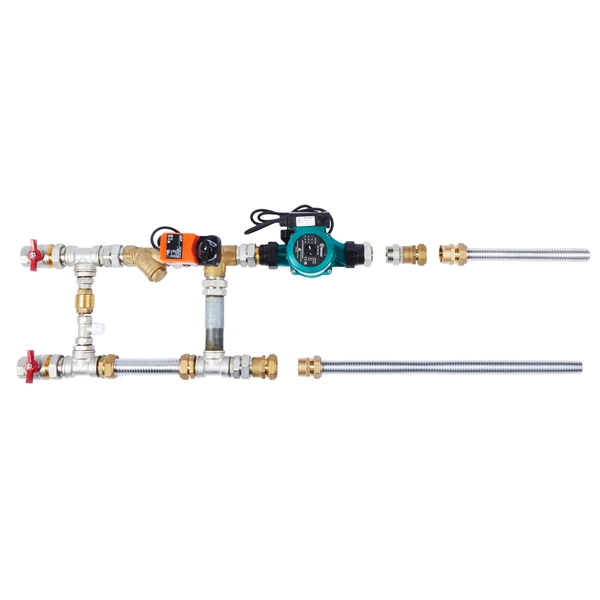

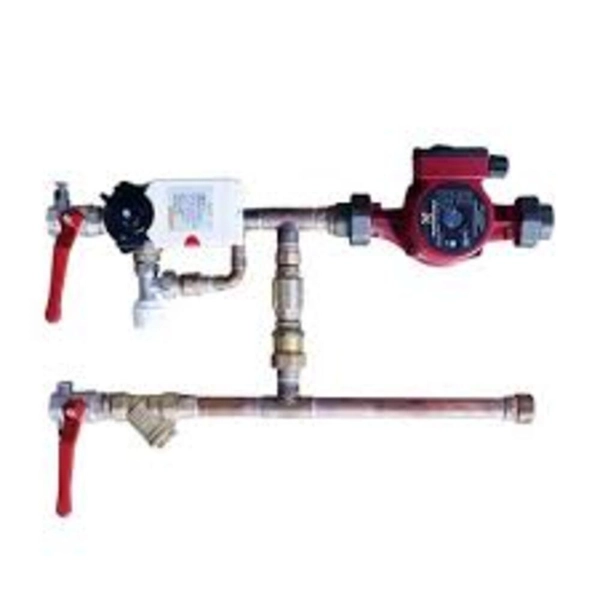

Готовые заводские сборки поставляются уже скомпонованными на общей раме, все элементы в них подобраны и проверены. В базовый состав входят регулирующий клапан, циркуляционный насос, привод, контроллер с датчиками температуры, запорная арматура, сетчатый фильтр и обратный клапан.

Какие бывают смесительные узлы

Узлы вентиляционной системы различаются по типу регулирующего клапана и способу управления.

По типу клапана выделяют два варианта:

• Трехходовой смешивает горячую воду с обратной и подходит для большинства приточных установок. Он проще в монтаже и менее чувствителен к перепадам давления.
• Двухходовой регулирует расход воды через теплообменник и дает более точное управление, но требует тщательного подбора по пропускной способности. Ошибка в расчете приводит к росту давления в контуре и перегрузке насоса.

По способу управления смесительные узлы для вентиляции делятся на три типа:

• с электрическим приводом — открывает и закрывает клапан по сигналу контроллера, позволяет интегрировать устройство в автоматику установки или систему диспетчеризации здания;
• с термоэлектрическим приводом — нагревательный элемент деформирует рабочий орган, проще и дешевле, но менее точен, подходит для небольших установок без сложной автоматики;
• с ручной регулировкой — позиция клапана устанавливается вручную, используется как резервный режим или в установках с постоянной нагрузкой.

Для большинства объектов оптимальным вариантом остается блок с электрическим приводом и трехходовым клапаном: он обеспечивает достаточную точность, хорошо интегрируется в автоматику вентустановки и не требует сложного обслуживания.

Как подобрать смесительный узел

Подбор ведется по нескольким параметрам.

• Мощность калорифера определяет требуемый расход воды через блок.
• Температурный график контура, то есть разница температур между подающей и обратной трубой, влияет на расчет пропускной способности запорного механизма.
• Рабочее давление задает требования к прочности арматуры, а диаметр присоединения должен соответствовать диаметру трубопровода.

Для установок с нестандартными условиями, например с низкотемпературным контуром от теплового насоса или с несколькими теплообменниками на одном блоке, стоит обратиться к менеджеру, он поможет с расчетом и подберет устройство под конкретные параметры.

Установка и наладка смесительного узла

• Блок монтируют в техническом помещении рядом с вентиляционной установкой.
• Насос устанавливают на обратном трубопроводе, так он работает с более холодной водой и дольше служит.
• Фильтр монтируют перед клапаном сеткой вниз, чтобы загрязнения не задерживались внутри корпуса.
• Воздухоотводчик устанавливают в верхней точке, без него воздушная пробка заблокирует циркуляцию.

Эксплуатация и обслуживание

• Смесительный узел не требует частого вмешательства, но несколько проверок нужно проводить регулярно.
• Фильтр промывают раз в сезон, а при загрязненном теплоносителе чаще. Засоренная сетка снижает расход воды через теплообменник и в морозы может спровоцировать его разморозку.
• Привод проверяют перед началом отопительного сезона, он должен полностью открываться и закрываться без заеданий.
• Насос осматривают на предмет шума и вибрации, нехарактерные звуки говорят об износе подшипников или воздухе в контуре.
• Датчики температуры раз в год сверяют с контрольным термометром, погрешность выше 2 °C ведет к некорректной работе автоматики.

При протечке в арматуре блок отсекают шаровыми кранами и устраняют неисправность, не сливая всю систему.
