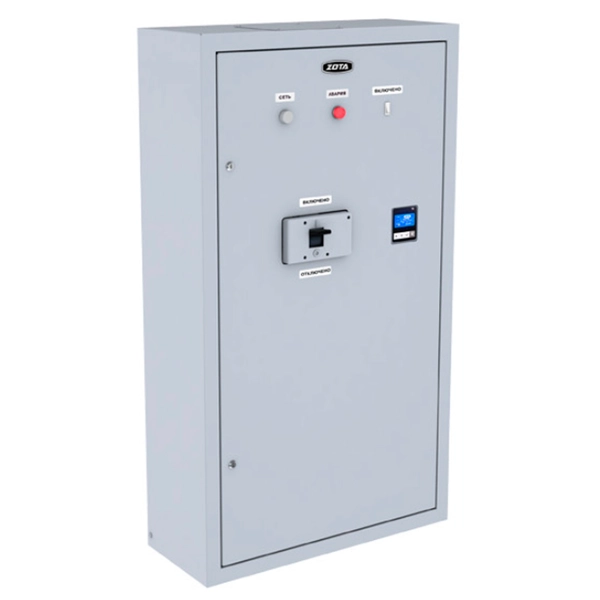

Панели управления Prom EMR (далее - панель), предназначены для управления электроводонагревателями, применяемых в системах отопления и горячего водоснабжения жилых и производственных помещений, и является комплектующим изделием
электроводонагревателей типа ZOTA «Prom» мощностью от 100 до 400 кВт. Панель управления выполняет функции автоматического поддержания температуры теплоносителя на выходе из электроводонагревателя, защиты от перегрева и перегрузки.
Панель управления соответствуют требованиям ТУ 27.12.31-012-46029948-2020, ГОСТ 12.2.007.0, ГОСТ IEC 61439-1, ГОСТ IEC 61439-5, «Правилам устройства электроустановок», «Правилам технической эксплуатации электроустановок
потребителей» (ПУЭ, ПТЭ).
Панель обеспечивает:
• Поддержание заданной температуры теплоносителя на подаче из электронагревателя в диапазоне от 40°C до 90°С;
• Отключение электроводонагревателя при остановке циркуляционного насоса;
• Отключение электроводонагревателя при перегрузке и коротком замыкании в нагрузке;
• Отключение электроводонагревателя при перегреве выше 95°С;
• Возможность подключения внешней сигнализации аварийного отключения;
• Контроль режима работы электроводонагревателя с помощью цифрового индикатора;
• Отображение температуры прямого и обратного теплоносителя на цифровом индикаторе;
• Трехступенчатое переключение мощности электроводонагревателя в автоматическом режиме в зависимости от установленных режимов;
• Выбор количества используемых ступеней мощности с помощью переключателя ступеней;
• Автоматический перебор включенных ТЭНов по программе.
Питание панелей осуществляется от источника трехфазного переменного тока напряжением 380 вольт частотой 50 Гц с глухозаземленной нейтралью. Отклонение напряжения питания от номинального значения в пределах от 0.9 до 1.1 Uн.
Панель предназначена для работы в следующих условиях:
• Климатическое исполнение УХЛ4;
• Рабочая температура окружающей среды от +1°С до плюс +35°С;
• Окружающая среда - невзрывоопасная, не содержащая агрессивных газов и паров, разрушающих металлы и изоляцию, не насыщенная токопроводящей пылью и водяными парами;
• Предельная температура при транспортировании и хранении от -50°С до +45°С;
• Относительная влажность до 80% при температуре +25°С;
• Рабочее положение в пространстве - вертикальное;
• Высота над уровнем моря не более 2000 м.
