Коллекторы в сборе для теплого пола

Коллектор для теплого пола в доме — это распределительный узел системы отопления, который подаёт горячую воду по отдельным контурам тёплого пола и регулирует её расход и температуру. Он обеспечивает равномерный прогрев всех помещений и позволяет настраивать работу каждого контура отдельно.

Коллектор в сборе — это готовый узел для подключения и точной балансировки контуров теплого пола, полностью укомплектованный для монтажа и работы.

Особенности, устройство и назначение

Коллектор теплого пола выполняет три функции:

• распределяет теплоноситель (воду) по отдельным контурам, проложенным в стяжке пола;
• точно регулирует температуру в каждом из них.

Основное назначение — подача теплоносителя с температурой, безопасной для полимерных труб теплого пола — обычно не выше +55 °C, даже если котел работает на максимальной мощности около +80 °C или выше.

Устройство

В отличие от простого коллектора (гребенки), узел в сборе представляет собой полностью готовую к подключению к котлу и трубам отопления конструкцию, которая включает в себя все необходимые компоненты для безопасной и эффективной работы.

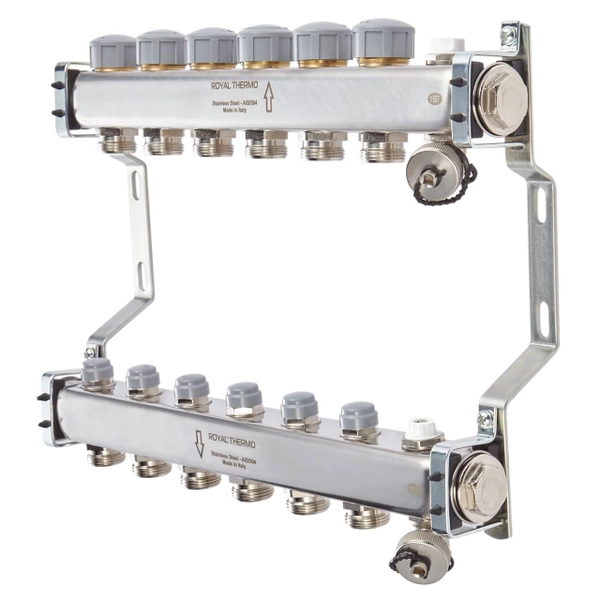

• Коллекторы (подача и обратка). Две стальные или латунные балки. На подающей балке устанавливают расходомеры для визуального контроля и ручной балансировки потока в контурах. На обратной балке монтируют запорные краны для отключения отдельных контуров на время ремонта или сервиса.
• Циркуляционный насос. Принудительно перекачивает теплоноситель, а также расходует его по мере необходимости исключительно в контуре пола, независимо от работы основного насоса котла.
• Смесительный клапан (термостатический или трехходовой). Забирает часть остывшей воды из обратной линии пола и подмешивает ее к горячей воде из котла, чтобы регулировать температуру подачи в контуры.
• Запорная и балансировочная арматура. Устанавливаются на входе и выходе для удобного гидравлического отключения всего узла от основной системы отопления, например, для обслуживания или замены котла, а также на воздухоотводчиках и расходомерах.

Виды коллекторов для теплого пола

Выбор конфигурации узла зависит от мощности системы, типа основного отопительного прибора (котла), а также требований к автоматизации регулирования.

Стандартные насосно-смесительные узлы (НСУ)

Популярные из-за универсальности коллекторы для теплого пола в частном доме с газовыми, электрическими или твердотопливными котлами, работающими в режиме высокой температуры.

Особенность. Включают циркуляционный насос и смесительный клапан, которые смонтированы на единой раме или монтажной пластине.

Преимущество. Полная защита труб. НСУ изолирует систему пола от скачков температуры котла, сохраняет постоянную температуру на выходе.

Применение. Подходят для систем, где котел работает в режиме высокой температуры. НСУ полностью изолирует контур теплого пола от высокотемпературного контура котла, защищая полимерные трубы от разрушения.

Совет. При выборе насоса убедитесь, что его напорная характеристика соответствует суммарной длине и сопротивлению всех подключенных петель теплого пола.

Коллекторные группы с гидравлической развязкой (с использованием гидрострелки)

Этот вариант используют, когда в доме уже смонтирована сложная система с несколькими температурными контурами, например, радиаторы и теплый пол.

Особенность. Узел в сборе подключают к общей гидрострелке. У него нет собственного насоса и смесительного клапана. Используются только для распределения потока

Применение. Нужен, если основной котел работает на постоянной высокой мощности, например, для эффективной работы газового отопителя, а распределение тепла по контурам происходит уже после гидрострелки. Также применяют в системах, где за циркуляцию отвечает мощный центральный насос, а температуру регулирует уже на коллекторе вручную. Обычно за счет регулировки расхода через балансировочные краны.

Узлы с погодозависимой автоматикой

Это более продвинутые системы, где смесительный клапан оснащен сервоприводом, управляемым внешним датчиком уличной температуры или комнатными термостатами.

Преимущество. Эффективность потребления энергии. Температура теплоносителя автоматически снижается, когда на улице теплеет, и повышается при похолодании.

Установка. Требуют подключения к низковольтной цепи управления и внешней автоматики.

Как выбрать коллекторный узел в сборе: практические советы

Покупка готового узла экономит время на подборе и монтаже отдельных компонентов, но требует внимания к деталям.

1. Определите количество контуров (выходов). Посчитайте общее количество петель, которые вы будете подключать. Коллектор должен иметь столько же выходов, сколько контуров, плюс один вход и один выход для подключения к котлу. Если планируется расширение, берите узел с запасом на 1–2 выхода.
2. Совместимость материалов. Убедитесь, что коллекторы и арматура изготовлены из латуни с никелированным покрытием или нержавеющей стали. Это обеспечивает устойчивость к коррозии и долговечность, особенно в системах с открытым расширительным баком.
3. Расчет гидравлического сопротивления. Если у вас длинные петли более 100 м трубы или узкие трубы 16 мм, потребуется насос с более высоким напором в рабочем диапазоне. Проверьте в технической документации НСУ, какую максимальную длину петли он может протолкнуть. Ориентировочно для каждого контура требуется расход 1–2 л/мин.
4. Удобство обслуживания. Выбирайте узлы, где компоненты, особенно насос и смесительный клапан, легко доступны для демонтажа или замены.
5. Наличие автоматики. Если хотите управлять каждой комнатой отдельно, выбирайте узел, готовый к подключению сервоприводов с электроприводной головой.

Интернет-магазин «Русклимат» предлагает полностью скомпонованные и протестированные узлы, которые гарантируют гидравлическую стабильность и долговечность системы отопления. Чтобы купить коллектор для теплого пола в сборе, оформите заказ в интернет-магазине или звоните +7 800 250-99-07. Наши специалисты готовы помочь с расчетом необходимого расхода и подбором конфигурации НСУ под котел.
