Клапан приоритета бойлера ГВС ZOTA BPV предназначен для обеспечения потребителя горячим водоснабжением при совместной работе котла отопления и косвенного водонагревателя (бойлера).

Клапан может применяться совместно с электрическими или газовыми котлами, в которых предусмотрены:
• разъем для питания сервопривода трехходового клапана с переменным напряжением 220 В;
• датчик температуры теплоносителя в котле;
• датчик температуры ГВС.

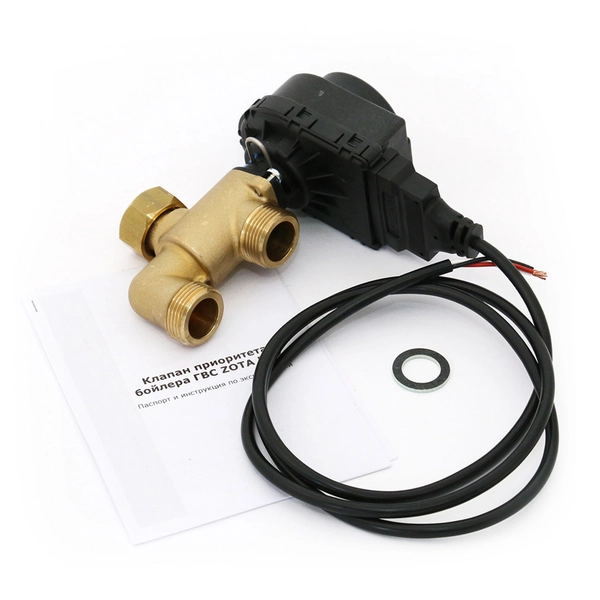

Комплектация клапана
Клапан трёхходовой
Электропривод
Кабель подключения электропривода
Прокладка

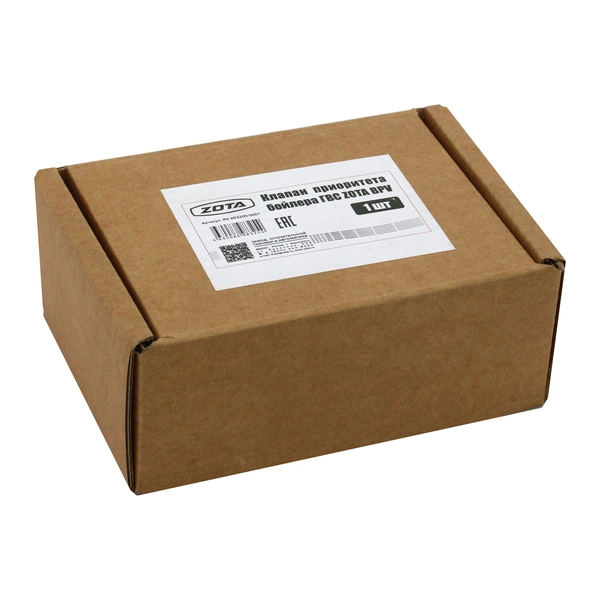

Упаковочная коробка
Паспорт изделия
Принцип работы
Клапан устанавливается в контур системы отопления и в автоматическом режиме перенаправляет теплоноситель от системы отопления в контур змеевика косвенного водонагревателя и обратно..

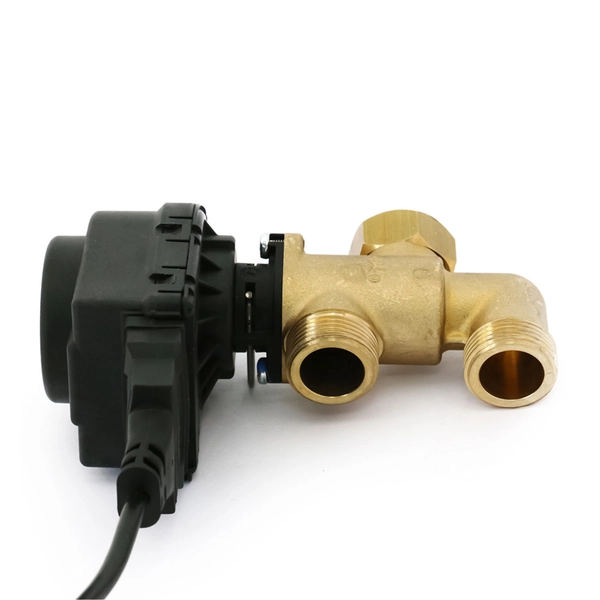

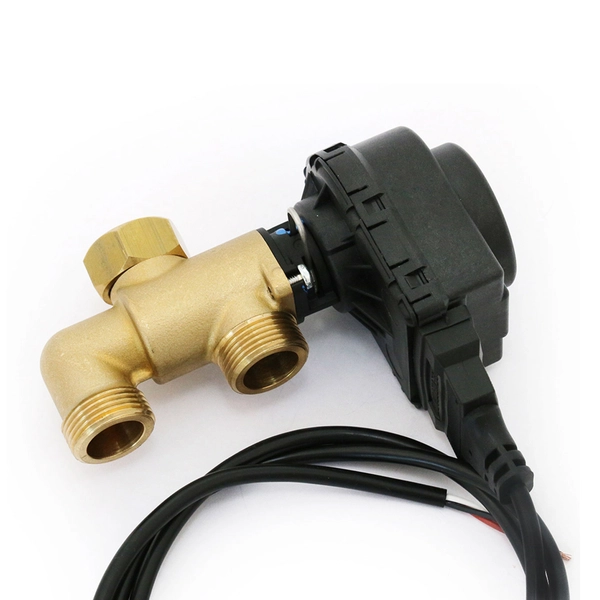

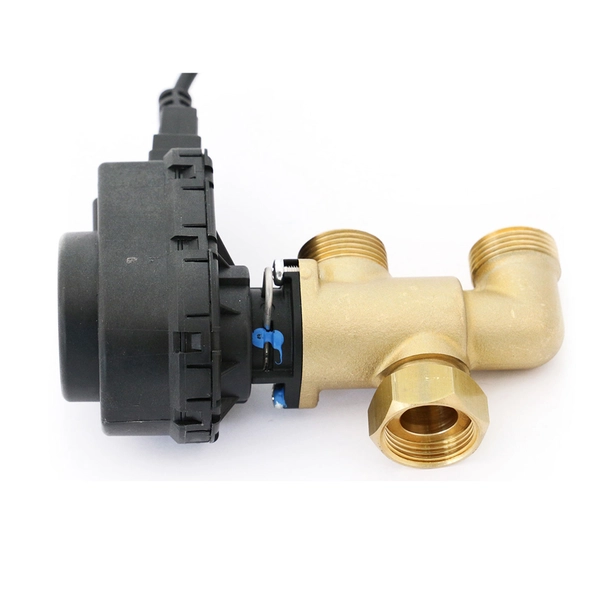

В состав клапана входят: трехходовой клапан, электрический линейный привод, фланец двигателя, который фиксирует линейный электропривод в корпусе трехходового клапана, трёхконтактная вилка, которая служит для подключения кабеля к линейному электроприводу. Трехходовой клапан имеет один вход (5, АВ), и два выхода: выход в контур змеевика косвенного водонагревателя, выход в контур отопления.

Конструкцией предусмотрено два положения трёхходового клапана. При полностью открытом одном из выходов, второй выход полностью закрыт. Переключение с одного выхода на другой приводится в действие линейным приводом. В случае прекращения подачи электропитания на линейный привод, положение клапана сохраняется таким, в какое он перешел в результате последнего переключения.

Указания по монтажу
Во избежание повреждений, перед установкой клапана, из системы отопления и контура змеевика косвенного водонагревателя должны быть удалены грязь и все виды механических примесей.
Дополнительно рекомендуется между вентилем подпитки и трехходовым клапаном установить фильтр механической очистки.
Во избежание повреждений запрещается использовать теплоноситель, изготовленный на основе нефтепродуктов, содержащий минеральные масла и углеводороды.
Монтажное положение клапана должно быть горизонтальным или вертикальным.
Настройку температуры нагрева горячего водоснабжения, следует производить согласно руководству по эксплуатации на отопительный котел.

Технические характеристики
Производитель Zota
Артикул PV4932000001
Тип клапан приоритета бойлера
Условная пропускная способность 4,3 м3/час
Вход в трехходовой клапан G 3/4" ВР
Выход в систему отопления G 3/4" НР
Выход в контур змеевика косвенного водонагревателя G 3/4" НР
Номинальное давление 6 бар
Максимальное дифференциальное давление 0,65 бар

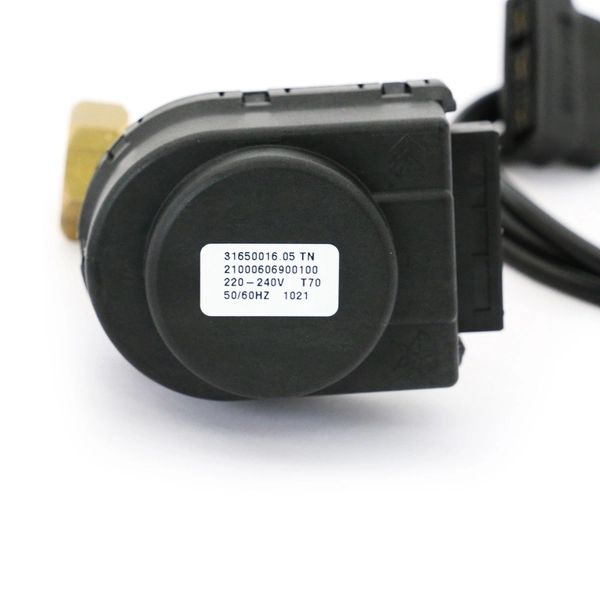

Напряжение питания 220 В
Частота сети 50 Гц
Диапазон допустимых напряжений 220-240 В
Время переключения сервопривода 5 секунд
Мощность 4,5 Вт
Потребляемый ток 23 мА
Степень пылевлагозащиты IР40
Вес 900 г
Срок службы 10 лет
Официальная гарантия производителя 2 года
Страна-родина бренда Россия
Страна производства Россия
