Стальные панельные радиаторы: как читать тип и размер в маркировке

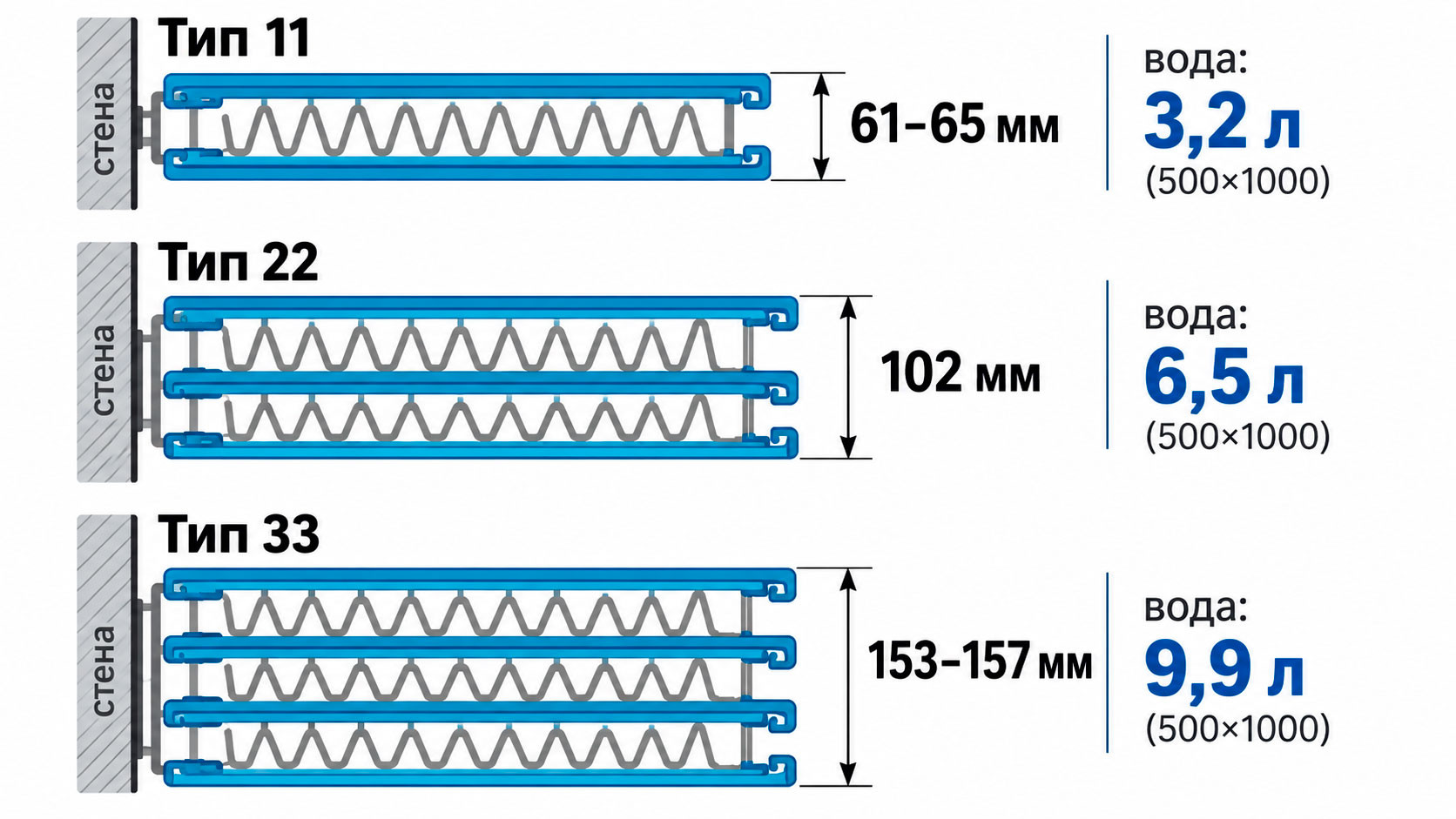

Размер 500×1000 мм, данные «Лидеи»; чем панель отличается от секционных радиаторов — в материале о выборе радиатора отопления. У ROMMER ряд тот же. Глубина — 48,5 / 65 / 68 / 102 / 157 мм, мощность при 75/65/20 — 802, 1 472 и 2 197 Вт у 11, 22 и 33.

Исполнения с нулём на конце называют гигиеническими: без рёбер и решётки их протирают со всех сторон, поэтому их ставят в больницах и детских садах. Ряд оребрения даёт почти столько же, сколько вторая панель: две голые панели отдают лишь на 7–18 % больше, чем одна с оребрением, хотя воды в них вдвое больше.

Важно: «тип 22 — это две однопанельные батареи, значит, греет вдвое сильнее». Нет: по таблицам двух производителей прирост составляет 72–84 %. Излучение в комнату идёт в основном с передней панели, а задняя греет воздух в узком зазоре у стены.

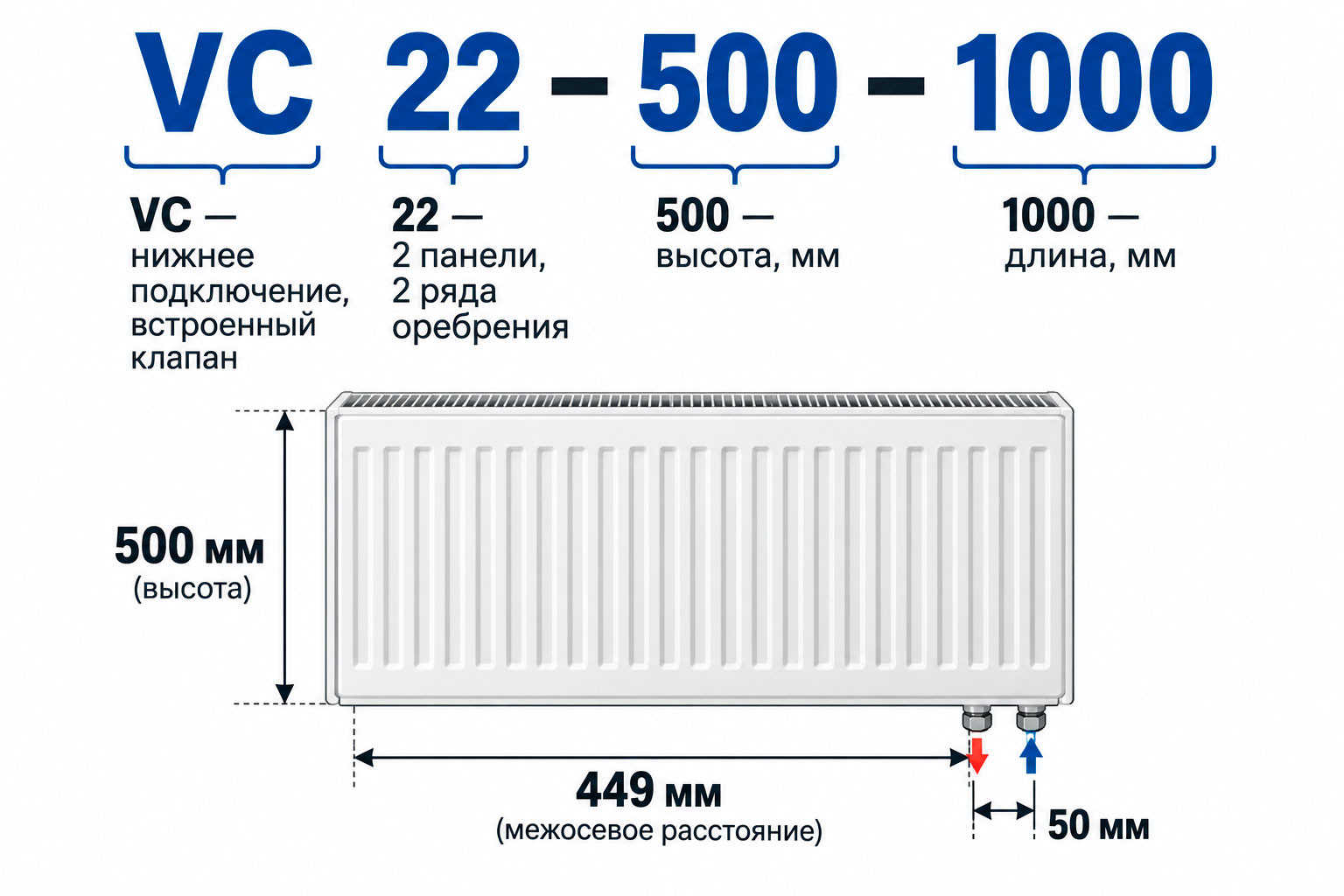

Как расшифровать маркировку C22-500-1000 и VC

Название читается слева направо: подключение, тип, высота, длина. В карточке Royal Thermo Compact C22-500-1000 это боковое подключение, тип 22, высота 500 мм, длина 1000 мм. RAL 9016 — код белого цвета. У Лидеи та же логика записана короче: ЛК 22-510, где 5 — высота 500 мм, 10 — длина 1000 мм.

Буквы подключения по паспорту ROMMER и Lemax:

• C — боковое подключение, четыре боковых патрубка G1/2, встроенного клапана нет.
• VC — нижнее правое подключение со встроенной термостатической вставкой, VCL — нижнее левое.
• U в конце (CU, VCU) — без приварных пластин под кронштейны. H — гигиеническое исполнение, M — декоративное.

У VC два нижних патрубка на расстоянии 50 мм и четыре боковых — его подключают и снизу, и сбоку. У других марок буквы свои (Compact и Ventil Compact, ЛК и ЛУ, VK), смысл тот же: без встроенного клапана или с ним.

Важно: «500 в маркировке — межосевое расстояние, как у секционной батареи». У панели 500 — габаритная высота. Межосевое между боковыми патрубками у ROMMER и Lemax на 51 мм меньше: 449 мм при высоте 500, 349 мм при 400. На подводки от секционной батареи с межосевым 500 она без переделки не встанет.

Мощность по типам и почему ватты на карточке больше реальных

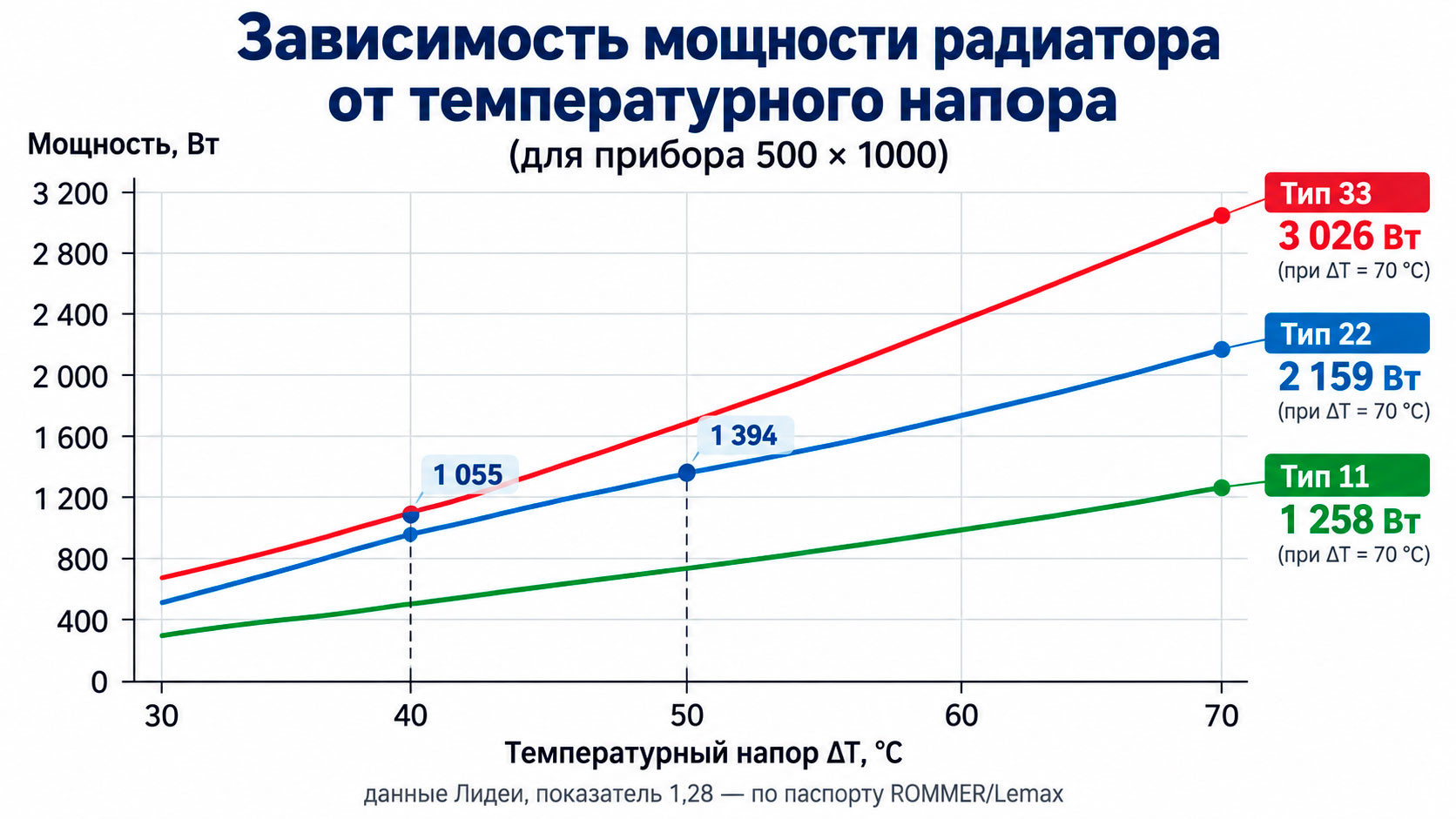

У одной панели несколько значений мощности — по числу режимов испытаний. В паспорте ROMMER и Lemax режим ΔT 70 означает воду 95 °C на входе и 85 °C на выходе при воздухе 20 °C, а ΔT 50 — 75/65/20. Прибор ROMMER 11/500/1000 на карточке показан на 1 234 Вт, а в паспорте при 75/65/20 — на 802 Вт.

Q = Qпаспорт × (ΔT / ΔTпаспорт)^1,28

ΔT = (tвход + tвыход) / 2 − tкомнаты

Пример: вода в среднем 60 °C, комната 20 °C, ΔT = 40. Тип 22 Лидеи на 2 159 Вт при ΔT 70 отдаст около 1 055 Вт — меньше половины цифры с карточки. Подбор мощности под комнату — в материале о расчёте секций радиатора.

Важно: «рекомендуемая площадь» в карточке — не свойство типа. У ROMMER 11/500/1000 указано 15 м², у 33/500/1000 — 40 м²: площадь посчитана от ватт при ΔT 70. В системе, где вода холоднее, тот же прибор обогреет на треть меньше.

Что лучше: тип 22 или 33, и когда хватит 11

Решает свободная длина под окном. Тип 33 длиной 1 м отдаёт примерно столько же, сколько тип 22 длиной 1,4 м. А 22 длиной 1 м равен 11 длиной 1,7 м: по таблицам Лидеи мощность растёт почти пропорционально длине.

Трёхпанельный прибор выступает на 51–55 мм дальше двухпанельного и тяжелее почти в 1,5 раза, поэтому при замене сверяют монтажную схему паспорта и кронштейны.

По паспорту от пола до низа радиатора оставляют не меньше 75 % его глубины, от подоконника до верха — 100–150 мм. Для типа 22 высотой 500 мм это не меньше 77 + 500 + 100 = 677 мм от пола до подоконника, для типа 33 — 718 мм. Все типы и размеры собраны в разделе радиаторов отопления.

Когда тип не решает задачу

Число панелей меняет мощность и глубину, но не рабочее давление: у всей серии ROMMER Compact оно 10 атм, испытательное 15, разрушающее — больше 24 атм. Годится ли это для многоэтажки — в материале о рабочем давлении радиатора. Другие ограничения паспорта:

• Нельзя в помещениях со среднегодовой влажностью выше 60 %, в бассейнах и автомойках.
• Опорожнять систему — только при аварии и не дольше 15 суток за год.
• В однотрубной системе терморегулирующий клапан, в том числе встроенный в VC, ставят только с перемычкой-байпасом (подробнее — в материале о терморегуляторах).
• Резко открывать краны на подводках нельзя — это вызывает гидроудар.

Кто отвечает за перемычку в квартире — в материале о согласовании замены радиатора.

Методология и источники

Типы, исполнения C, VC, VCL, монтажные размеры и показатель 1,28 — по паспорту стального панельного радиатора на сайтах Lemax и ROMMER (один документ) и каталогу ROMMER. Мощность, масса и объём воды 500×1000 мм — по таблицам «Лидеи» (ОАО «Лидсельмаш»), ΔT 70 для ROMMER — с карточек официального сайта. Пересчёт на другой напор — оценка; точное значение даёт паспорт модели.

Данные проверены 25 сентября 2026 года. Материал подготовлен редакцией РУСКЛИМАТ.
