Чиллеры и тепловые насосы Rhoss с воздушным охлаждением конденсатора Серия Mini-Y, TCAEY-THAEY 105-111. 6 кВт - 11 кВт |
 |

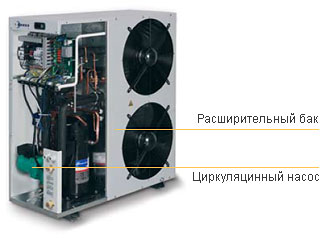

Конструкция
- Компрессор: спиральный компрессор со встроенной тепловой защитой.
- Испаритель: пластинчатый теплообменник из нержавеющей стали с электронагревателем, защитой от замерзания и дифференциальным реле протока.
-
Конденсатор: теплообменник выполнен из медных трубок с алюминиевым оребрением и с защитной решеткой.
-
Вентилятор: осевой вентилятор с внешним ротором, со встроенной тепловой защитой и защитной решеткой.
-
Корпус: выполнен из оцинкованной и окрашенной стали. Модели THAEY имеют встроенный дренажный поддон.
-
Управление: микропроцессорный контроллер возможен в двух версиях:
Basic с логикой AdaptiveFunction и iDRHOSS — cовместимая с логикой AdaptiveFunction Plus.
Модели
- TCAEY – только охлаждение.
- THAEY – тепловой насос.
Версия PUMP
- Со стандартным насосом.
- С насосом высокого давления.
Комплектация: стандартный или высокого давления циркуляционный насос (только для моделей 105–107), мембранный расширительный бак, предохранительный клапан, ручной воздуховодчик.
Версия TANK & PUMP
- Со стандартным насосом.
- С насосом высокого давления.
Комплектация: аккумулирующий бак, стандартный или высокого давления циркуляционный насос (только для моделей 105–107), мембранный расширительный бак, предохранительный клапан, автоматический и ручной воздухоотводчики.
Дополнительные принадлежности, устанавливаемые на заводе
- Устройство плавного пуска (для моделей на 230 В).
- Управление температурой конденсации (работа чиллера до –10°C).
- Реле низкого давления.
- Подогрев картера компрессора.
- Электрический подогрев конденсатора для работы при температуре наружного воздуха ниже –5 °C для моделей с тепловым асосом.
Для версии с контроллером iDRHOSS
- Цифровой вход для переключения на вторую уставку.
- Аналоговый вход 4–20 мА для изменения уставки.
Дополнительные принадлежности, поставляемые отдельно
- Резиновые виброопоры.
- Управление температурой конденсации (работа чиллера до –10°C).
- Водяной фильтр.
- Реле низкого давления.
- Электрический подогрев бака аккумулятора.
- Пульт дистанционного управления.
- Последовательные интерфейсы для связи с BMS (собственный протокол, Modbus RTU, LonWorks).
- Последовательные преобразователи (RS485/RS232,RS485/USB) в случае централизованного управления.
Для версии с контроллером iDRHOSS
- Часовая карта.
- Последовательный интерфейс (CAN-bus – Controller Area Network) для системы iDRHOSS.
- Комплект с модемом GSM 900/1800 для дистанционного управления.
- Программа-супервизор Rhoss для мониторинга и дистанционного управления.
| Модель TCAEY-THAEY |
|
105 |
107 |
109 |
111 |
| Номинальная мощность охлаждения 1 |
кВт |
5,5 |
6,9 |
8,8 |
10,8/11,1 |
| E.E.R.1 |
|
2,74 |
2,58 |
2,66 |
2,62/2,61 |
| E.S.E.E.R• |
|
3,15 |
2,77 |
3,16 |
3,11/3,15 |
| Потребляемая мощность1* |
кВт |
2,00 |
2,67 |
3,32 |
4,12/4,25 |
| Номинальная тепловая мощность2 |
кВт |
5,8 |
7,5 |
9,7 |
12,0/12,4 |
| C.O.P.2 |
|
2,74 |
2,71 |
2,84 |
2,72/2,78 |
| Потребляемая мощность2* |
кВт |
2,13 |
2,77 |
3,41 |
4,42 / 4,45 |
| Звуковое давление3 |
дБ(A) |
46 |
47 |
47 |
47 |
| Спиральный компрессор / ступени |
№. |
1/1 |
1/1 |
1/1 |
1/1 |
| Контуры |
№. |
1 |
1 |
1 |
1 |
| Содержание воды в накопительном баке |
л |
19 |
19 |
30 |
30 |
| Полезный напор электрического насоса1 |
кПа |
55 |
55 |
85 |
75 |
| Номинальный расход воды через испаритель1 |
м3/ч |
0,9 |
1,2 |
1,6 |
1,9 |
| Электропитание |
В-фаз-Гц |
230-1-50 |
230-1-50 / 400-3+N-50 |
230-1-50 / 400-3+N-50 |
230-1-50 / 400-3+N-50 |
| L - Ширина |
мм |
990 |
990 |
990 |
990 |
| H - Высота PUMP |
мм |
905 |
905 |
1090 |
1090 |
| H - Высота TANK & PUMP |
мм |
905 |
905 |
1295 |
1295 |
| P - Глубина |
мм |
380 |
380 |
380 |
380 |
| Вес TCAEY4 |
кг |
131 |
133 |
157 |
166 |
| Вес THAEY4 |
кг |
141 |
143 |
167 |
176 | При следующих условях:
- – Воздух: 35°C. Вода: 7/12°C
- – Воздух: 7 °C по сухому термометру, по влажному термометру 6 °C. Вода: 45 / 40 °C
- – На открытом пространстве (Q = 2) в 5 м от установки
- – Вес касается самой полной оснастки
- • – E.S.E.E.R. (European Seasonal E.E.R.) - Средняя сезонная эффективность в Европе
* – Установка без электрического насоса
|
