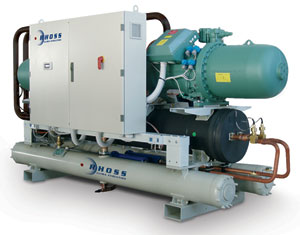

Чиллеры Rhoss с водяным охлаждением конденсатора Серия Z-Flow , TCHVZ 1200-31630 200 кВт - 1 629 кВт |
 |
E.E.R. > 4,75
Конструкция
- Компрессор: высокоэффективный полугерметичный винтовой компрессор с плавным пуском с помощью ступенчатого
подключения обмоток или схемы переключения «звездатреугольник» (в зависимости от модели), снабжен тепловой защитой, подогревом картера и выпускными отсекающими клапанами.
- Электронный расширительный вентиль: установлен во всех моделях.
- Испаритель: однопроходной кожухотрубный испаритель прямого расширения, снабжен изоляцией из пенополиуретановой резины с закрытыми ячейками, дифференциальным реле протока и быстросъемными соединениями Victaulic.
- Конденсатор: кожухотрубный с предохранительным клапаном и сервисным вентилем на стороне высокого давления.
- Управление: микропроцессорный контроллер, предназначенный для соединения с основными доступными BMS (MODBUS RTU, LON).
- Корпус: выполнен из оцинкованной стали с полимерным покрытием.
Версии
- B — базовая версия.
- I — версия со звукоизоляцией компрессоров.
Модели
- TCHVBZ — только охлаждение.
- TCHVIZ — только охлаждение, звукоизолированная версия.
Дополнительные принадлежности, устанавливаемые на заводе
- Пароохладитель с 15% теплоутилизацией.
- Рекуператор со 100% теплоутилизацией.
- Термостат с дисплеем для пароохладителя/рекуператора.
- Версия для работы в режиме теплового насоса.
- Фазосдвигающие конденсаторы (cos Φ > 0,94).
- Магнитно-тепловые выключатели для компрессоров.
- Отсекающие клапаны на входе компрессора.
- Плавное регулирование производительности (50-100% для каждого компрессора).
- Электрический подогрев испарителя.
- Цифровой вход для переключения на вторую уставку.
- Дисплей для отображения высокого/низкого давления.
- Датчик уровня масла.
- Реле контроля мин./макс. напряжения в сети.
- Аналоговый вход 0-10 В для управления конденсацией с помощью внешнего устройства.
- Аналоговый вход 4-20 мА для изменения уставки.
- Последовательный интерфейс для соединения с BMS.
Дополнительные принадлежности, поставляемые отдельно
- Пружинные виброопоры.
- Резиновые виброопоры.
- Часовая карта.
- Пульт дистанционного управления.
| |
МОДЕЛЬ TCHVВZ-TСHVIZ |
|
1200 |
1230 |
1280 |
1310 |
1350 |
1410 |
1460 |
1530 |
1590 |
| |
Номинальная мощность охлаждения 1 |
кВт |
199,7 |
226,3 |
277,3 |
306,3 |
347,6 |
404,6 |
462,4 |
524,9 |
589,3 |
| |
E.E.R. 1 |
|
4,93 |
4,92 |
4,91 |
4,89 |
4,93 |
4,93 |
4,90 |
4,90 |
4,92 |
| |
E.S.E.E.R. 4 |
|
5,97 |
5,90 |
5,91 |
5,86 |
5,97 |
5,89 |
5,93 |
5,90 |
6,00 |
| |
Потребляемая мощность 1 |
кВт |
40,5 |
46,0 |
56,5 |
62,7 |
70,5 |
82,1 |
94,3 |
107,2 |
119,8 |
| |
Звуковая мощность 2 |
дБ(А) |
94 |
94 |
97 |
97 |
97 |
97 |
97 |
98 |
98 |
 |
Звуковая мощность 2 |
ДБ(А) |
92 |
92 |
95 |
95 |
95 |
95 |
95 |
96 |
96 |
| |
Винтовой компрессор /ступени |
№ |
1/3 |
1/3 |
1/3 |
1/3 |
1/3 |
1/3 |
1/3 |
1/3 |
1/3 |
| |
Контуры |
№ |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
| |
Электропитание |
В-фаз-Гц |
400-3-50 |
| |
Номинальный расход воды через испаритель 1 |
м3/ч |
34,3 |
38,8 |
47,6 |
52,6 |
59,6 |
69,4 |
79,3 |
90,1 |
101,1 |
| |
Падение давления на испарителе 1 |
кПа |
46 |
44 |
47 |
55 |
54 |
60 |
52 |
54 |
48 |
| |
L — Ширина |
мм |
3.460 |
3.460 |
3.440 |
3.440 |
3.450 |
3.450 |
3.450 |
3.460 |
3.460 |
| |
Н — Высота |
мм |
1.460 |
1.460 |
1.460 |
1.460 |
1.640 |
1.640 |
1.640 |
1.740 |
1.740 |
| |
Р- Глубина |
мм |
1.000 |
1.000 |
1.000 |
1.000 |
1.000 |
1.000 |
1.000 |
1.000 |
1.000 |
| |
Вес TCНVBZ 3 |
кг |
1.333 |
1.359 |
1.695 |
1.713 |
1.865 |
2.354 |
2.393 |
2.642 |
2.687 |
| |
Вес TCНVIZ 3 |
кг |
1.588 |
1.614 |
1.950 |
1.968 |
2.120 |
2.609 |
2.648 |
2.897 |
2.942 |
| |
МОДЕЛЬ TCHVВZ-TСHVIZ |
|
2400 |
2420 |
2440 |
2510 |
2560 |
2600 |
2630 |
2680 |
2710 |
| |
Номинальная мощность охлаждения 1 |
кВт |
391,7 |
413,0 |
432,0 |
506,8 |
550,8 |
592,0 |
621,6 |
676,8 |
709,8 |
| |
E.E.R. 1 |
|
4,90 |
4,81 |
4,75 |
4,80 |
4,94 |
4,92 |
4,93 |
4,93 |
4,93 |
| |
E.S.E.E.R. 4 |
|
5,88 |
5,85 |
5,77 |
5,63 |
5,93 |
5,95 |
6,01 |
5,91 |
5,89 |
| |
Потребляемая мощность 1 |
кВт |
80,0 |
85,8 |
91,0 |
105,6 |
111,5 |
120,3 |
126,1 |
137,3 |
144,1 |
| |
Звуковая мощность 2 |
дБ(А) |
97 |
97 |
97 |
99 |
99 |
99 |
99 |
99 |
99 |
|
Звуковая мощность 2 |
дБ(А) |
95 |
95 |
95 |
97 |
97 |
97 |
97 |
97 |
97 |
| |
Винтовой компрессор /ступени |
№ |
2/6 |
2/6 |
2/6 |
2/6 |
2/6 |
2/6 |
2/6 |
2/6 |
2/6 |
| |
Контуры |
№ |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
| |
Электропитание |
В-фаз-Гц |
400-3-50 |
| |
Номинальный расход воды через испаритель 1 |
м3/ч |
67,2 |
70,9 |
74,1 |
87,0 |
94,5 |
101,6 |
106,7 |
116,1 |
121,8 |
| |
Падение давления на испарителе 1 |
кПа |
57 |
44 |
48 |
37 |
42 |
53 |
58 |
54 |
58 |
| |
L — Ширина |
мм |
3.880 |
3.880 |
4.000 |
4.070 |
4.070 |
4.070 |
4.070 |
4.070 |
4.070 |
| |
Н — Высота |
мм |
1.840 |
1.840 |
1.840 |
1.960 |
1.960 |
1.960 |
1.960 |
1.960 |
1.960 |
| |
Р- Глубина |
мм |
1.300 |
1.300 |
1.300 |
1.300 |
1.300 |
1.300 |
1.300 |
1.300 |
1.300 |
| |
Вес TCНVBZ 3 |
кг |
2.366 |
2.393 |
2.438 |
2.923 |
3.257 |
3.280 |
3.297 |
3.364 |
3.407 |
| |
Вес TCНVIZ 3 |
кг |
2.796 |
2.823 |
2.868 |
3.353 |
3.687 |
3.710 |
3.227 |
3.794 |
3.837 |
| |
МОДЕЛЬ TCHVВZ-TСHVIZ |
|
2750 |
2790 |
2880 |
2930 |
21030 |
21110 |
21180 |
21260 |
| |
Номинальная мощность охлаждения 1 |
кВт |
742,0 |
787,0 |
879,1 |
927,2 |
1.016,6 |
1.087,3 |
1.155,8 |
1.208,4 |
| |
E.E.R. 1 |
|
4,88 |
4,83 |
4,92 |
4,81 |
4,84 |
4,88 |
4,92 |
4,87 |
| |
E.S.E.E.R. 4 |
|
5,86 |
5,90 |
5,98 |
5,92 |
5,81 |
5,96 |
5,86 |
5,85 |
| |
Потребляемая мощность 1 |
кВт |
152,0 |
162,8 |
178,7 |
192,8 |
210,0
| 222,8 |
2,34,9 |
248,0 |
| |
Звуковая мощность 2 |
дБ(А) |
99 |
99 |
99 |
99 |
99 |
99 |
99 |
99 |
|
Звуковая мощность 2 |
дБ(А) |
97 |
97 |
97 |
97 |
97 |
97 |
97 |
97 |
| |
Винтовой компрессор /ступени |
№ |
2/6 |
2/6 |
2/6 |
2/6 |
2/6 |
2/6 |
2/6 |
2/6 |
| |
Контуры |
№ |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
| |
Электропитание |
В-фаз-Гц |
400-3-50 |
| |
Номинальный расход воды через испаритель 1 |
м3/ч |
127,3 |
135,0 |
150,8 |
159,1 |
174,4 |
186,6 |
198,3 |
207,3 |
| |
Падение давления на испарителе 1 |
кПа |
64 |
71 |
41 |
46 |
32 |
35 |
44 |
48 |
| |
L — Ширина |
мм |
4.120 |
4.000 |
4.000 |
4.000 |
4.000 |
4.000 |
4.000 |
4.000 |
| |
Н — Высота |
мм |
1.840 |
1.840 |
1.910 |
1.910 |
1.950 |
1.950 |
1.950 |
1.950 |
| |
Р- Глубина |
мм |
1.300 |
1.300 |
1.300 |
1.300 |
1.300 |
1.300 |
1.300 |
1.300 |
| |
Вес TCНVBZ 3 |
кг |
3.880 |
4.366 |
4.596 |
4.629 |
4.739 |
4.830 |
4.878 |
4.914 |
| |
Вес TCНVIZ 3 |
кг |
4.310 |
4.796 |
5.026 |
5.059 |
5.169 |
5.260 |
5.308 |
5.344 |
| |
МОДЕЛЬ TCHVВZ-TСHVIZ |
|
31300 |
31350 |
31390 |
31460 |
31520 |
31590 |
31630 |
| |
Номинальная мощность охлаждения 1 |
кВт |
1.282,9 |
1.330,0 |
1.377,2 |
1.437,5 |
1.518,5 |
1.580,8 |
1.629,2 |
| |
E.E.R. 1 |
|
4,98 |
4,93 |
4,87 |
4,87 |
4,91 |
4,91 |
4,87 |
| |
E.S.E.E.R. 4 |
|
6,02 |
5,89 |
5,87 |
5,83 |
5,90 |
5,89 |
5,90 |
| |
Потребляемая мощность 1 |
кВт |
257,7 |
270,0 |
282,9 |
295,4 |
309,0 |
321,7 |
334,2 |
| |
Звуковая мощность 2 |
дБ(А) |
101 |
101 |
101 |
102 |
102 |
102 |
102 |
|
Звуковая мощность 2 |
дБ(А) |
99 |
99 |
99 |
100 |
100 |
100 |
100 |
| |
Винтовой компрессор /ступени |
№ |
3/9 |
3/9 |
3/9 |
3/9 |
3/9 |
3/9 |
3/9 |
| |
Контуры |
№ |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
| |
Электропитание |
В-фаз-Гц |
400-3-50 |
| |
Номинальный расход воды через испаритель 1 |
м3/ч |
220,1 |
228,2 |
236,3 |
246,6 |
260,5 |
271,2 |
279,5 |
| |
Падение давления на испарителе 1 |
кПа |
30 |
31 |
33 |
35 |
38 |
40 |
43 |
| |
L — Ширина |
мм |
4.940 |
4.940 |
4.940 |
4.940 |
4.940 |
4.940 |
4.940 |
| |
Н — Высота |
мм |
2.220 |
2.220 |
2.220 |
2.220 |
2.220 |
2.220 |
2.220 |
| |
Р- Глубина |
мм |
1.700 |
1.700 |
1.700 |
1.700 |
1.700 |
1.700 |
1.700 |
| |
Вес TCНVBZ 3 |
кг |
6.735 |
6.767 |
6.792 |
6.831 |
6.920 |
7.008 |
7.097 |
| |
Вес TCНVIZ 3 |
кг |
7.335 |
7.367 |
7.392 |
7.431 |
7.520 |
7.608 |
7.697 |
При следующих условях:
- Охлажденная вода: 7 / 12°C. Вода в конденсаторе: 30 / 35°C
- Уровень общей звуковой мощности в дБ(A) на основе измерений, сделанных в соответствии со стандартом ISO 3744
- Вес порожней установки
- E.S.E.E.R. (European Seasonal E. E.R.) — средняя сезонная эффективность в Европе
- Звукоизолированные версии TCHEI-THHEI
|
