Технические характеристики
| Рабочая точка при максимальном расходе |
8500/130 м3/час/Па |
| Рабочая точка при максимальном напоре |
0/550 м3/час/Па |
| Мощность |
3,85 кВт |
| Напряжение |
400 B |
| Рабочий ток |
6,2 А |
| Максимальная температура |
40 °С |
| Частота вращения, об/мин. |
838 |
| Вес |
80 кг |
Функциональные особенности
Описание
Вентиляторы серии LINE применяются для перемещения воздуха в прямоугольных каналах систем приточной и вытяжной вентиляции жилых, общественных и производственных помещений. Вентилятор состоит из индукционного одно- или трехфазного мотора с внешним ротором со степенью защиты IP 44, высокоэффективной крыльчатки с вперед загнутыми лопатками и корпуса, изготовленного из оцинкованной листовой стали. Электродвигатель с рабочим колесом статически и динамически сбалансированы в двух плоскостях. Защита двигателя вентилятора осуществляется встроенными термоконтактами, требующими подключения внешнего защитного термореле. В случае применения пятиступенчатых регуляторов скорости FSRE-TP и FSRD-TP дополнительное защитное термореле не нужно. Регулирование скорости вентилятора осуществляется путем изменения напряжения за счет использования пятиступенчатых трансформаторов FSRE-TP, FSRD-TP или однофазных плавных регуляторов скорости MTY, TSR.
Преимущества
- Прочный корпус из оцинкованной стали.
- Высокоэффективная крыльчатка с вперед загнутыми лопатками.
- Высококачественные двигатели с внешним ротором IP44.
- Регулирование скорости 0–100 % путем изменения напряжения (тиристорные или автотрансформаторные регуляторы).
- Подшипники и двигатель не требуют специального техобслуживания.
- Встроенные термоконтакты.
- Установка в любом положении.
- Легкая очистка крыльчатки
Монтаж
Вентиляторы поставляются готовыми к подключению. Монтаж должен выполняться компетентным персоналом. Вентиляторы устанавливаются, в основном, внутри помещения. При наружной установке вентиляторы должны быть защищены от внешних воздействий. Вентиляторы монтируются в любом положении, в соответствии с направлением потока воздуха. Необходимо предусматривать доступ для обслуживания вентилятора.
Уход
Перед тем как проводить обслуживание, отключите вентилятор от электросети и подождите, пока он полностью остановится и остынет.
Порядок очистки
- Убедитесь, что электрический ток отключен, выключатель заблокирован.
- Демонтируйте крыльчатку вместе с электродвигателем.
- Протрите крыльчатку сухой тряпкой. Чистить необходимо осторожно, чтобы не нарушить балансировку крыльчатки.
- Нельзя применять очистители, абразивы, агрессивные химические вещества и моющие средства, вызывающие коррозию.
- Нельзя применять острые предметы и устройства, работающие под высоким давлением.
- Нельзя погружать крыльчатку в воду или другую жидкость.
- Убедитесь, что крыльчатка не прикасается к корпусу.
- Закрепите вентилятор в место назначения и подключите электропитание.
Гарантия 20 месяцев.

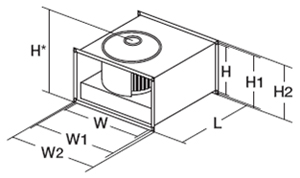

Массогабаритные характеристики вентилятора

| Модель |
Ширина, мм |
Ширина 1, мм |
Ширина 2, мм |
Высота, мм |
Высота 1, мм |
Высота 2, мм |
Высота *, мм |
Глубина 1, мм |
| LINE 1000x500-6М/3 |
1000 |
1020 |
1040 |
500 |
520 |
540 |
585 |
1122 |
|
|
 |
